什么是8080协议？
8080时序，也称为Intel总线时序，是一种常用于液晶显示屏（LCD）的通信协议。这种时序协议允许微控制器（MCU）或微处理器（MPU）以并行方式与LCD进行数据交换。8080时序的核心在于其读写操作的控制，涉及到多个控制线和数据线的协调工作。
Inter总线控制线有四根：
| 引脚 | |
|---|---|
| CS | 片选 |
| DC(RS) | 数据/命令 |
| WR | 读使能 |
| RD | 写使能 |
LCD控制及传输数据所需要的引脚：
| 引脚 | 功能 |
|---|---|
| CS | 片选信号 |
| DC(RS) | 数据或者命令管脚(1：数据读写，0：命令读写) |
| WR | MCU（MPU）向LCD写入数据控制线，上升沿有效，写数据时 RD拉高 |
| RD | MCU (MPU) 从LCD读数据控制线，上升沿有效，读数据时，WR拉高 |
| DB[x:0] | 8/9/16/18bit 双向数据总线，一般8位MCU接口用的比较多 |
| RST | 硬件复位 LCD 信号 |
| BL | LCD背光信号 |
| IM2/IM1/IM0 | 接口控制: IM2=0 串行，IM2 =1，IM1=0，IM0=0，6800/8080 8bit 并行接口； IM1=0，IM0=1，6800/8080 16bit 并行接口； IM1=1，IM0=0，6800/8080 9bit 并行接口； IM1=1，IM0=1，6800/8080 18bit 并行接口； |
| P68 | 6800/8080 选择。0 表示8080，1 表示6800 |
读写时序图

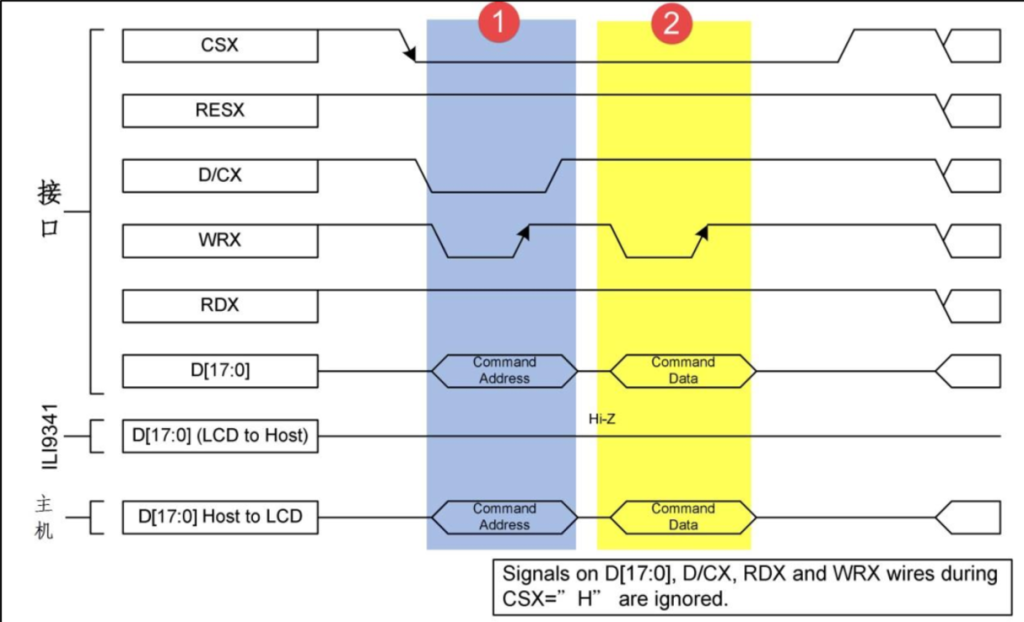

写时序
