也是终于想起密码了，记录一下OLED模块的驱动编写，方便以后移植用

# OLED显示模块

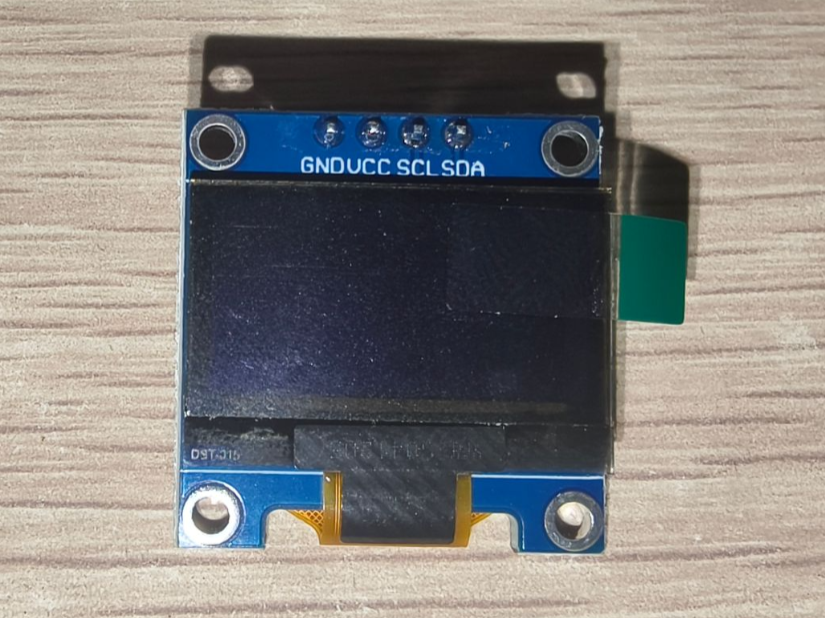

0.96寸OLED显示屏，一般是SSD1306芯片或SSD1315芯片，只要是这两个芯片就能使用本篇写下的代码。

这块OLED使用的是I2C接口（4根引脚），也有的OLED使用的是SPI接口（7根引脚）

像素为128*64像素

一、引脚接线

本篇遵循易移植的原则，采用软件I2C

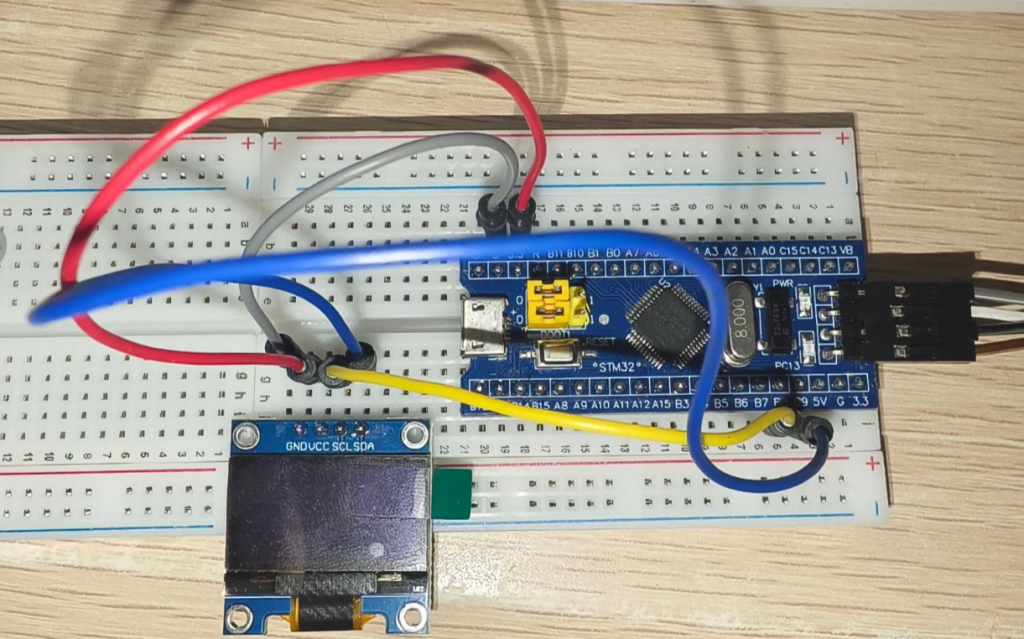

STM32	OLED模块
3.3V	VCC
GND	GND
PB8	SCL
PB9	SDA

因为采用的是软件I2C，所以IO口选择不是固定的，这里分别使用PB8和PB9连接OLED模块的SCL和SDA

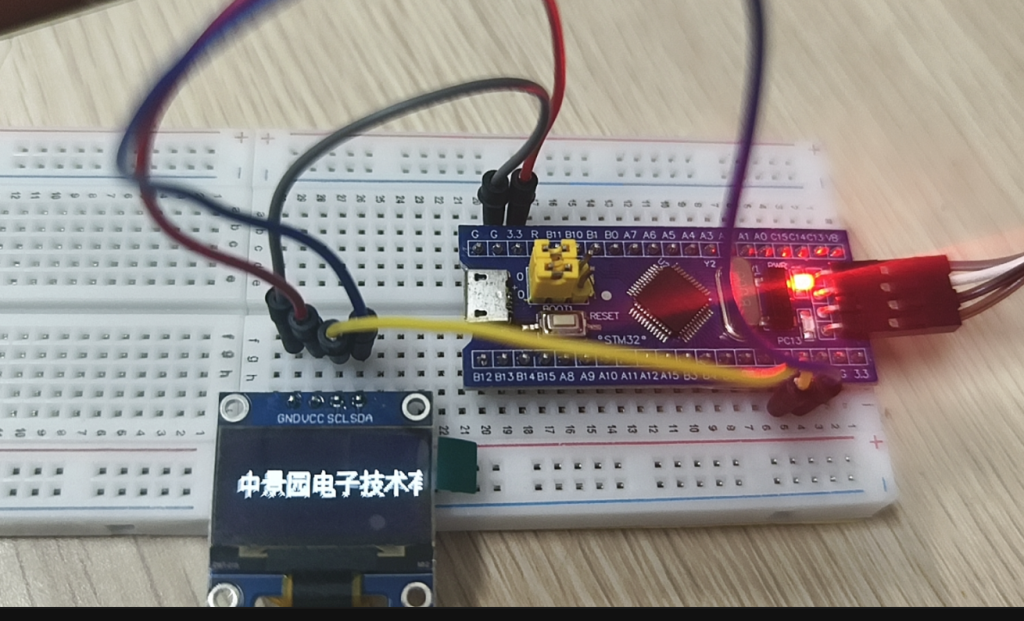

下载厂家给的demo程序测试

二、驱动代码

使用基本的I2C代码，且OLED不使用连续模式。

1、写命令

 //写入一个字节命令
 void OLED_WriteCommand(uint8_t Command)
 {
         MyI2C_Start();
         MyI2C_SendByte(0x78);       //0x78为OLED的ID地址
         MyI2C_ReceiveAck();
         MyI2C_SendByte(0x00);       //非连续模式， 写命令
         MyI2C_ReceiveAck();
         MyI2C_SendByte(Command);        //发送数据
         MyI2C_ReceiveAck();
         MyI2C_Stop();
 }

2、写数据

 //写入一个数据
 void OLED_WriteData(uint8_t Data)
 {
         MyI2C_Start();
         MyI2C_SendByte(0x78);       //0x78为OLED的ID地址
         MyI2C_ReceiveAck();
         MyI2C_SendByte(0x40);       //非连续模式， 写数据
         MyI2C_ReceiveAck();
         MyI2C_SendByte(Data);       //发送数据
         MyI2C_ReceiveAck();
         MyI2C_Stop();
 ​
 }

3、OLED初始化

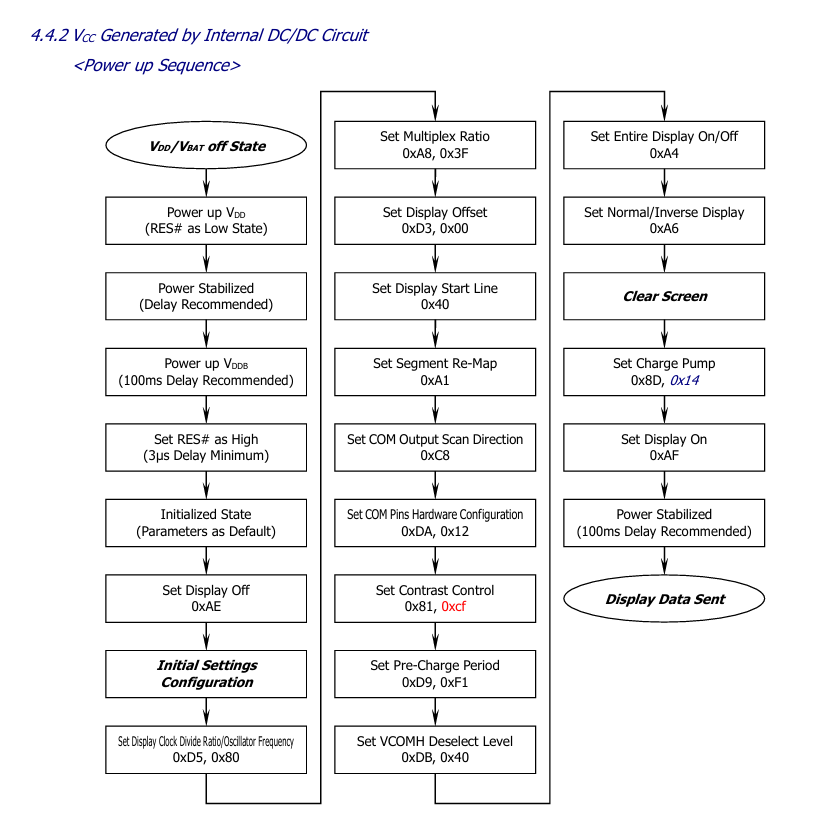

参考流程图：

 void OLED_Init(void)
 {
         MyI2C_Init();

         Delay_ms(100);

         OLED_WriteCommand(0xAE);    //关闭显示

         OLED_WriteCommand(0xD5);    //设置显示时钟分频比/振荡器频率
         OLED_WriteCommand(0x80);

         OLED_WriteCommand(0xA8);    //设置多路复用比率
         OLED_WriteCommand(0x3F);

         OLED_WriteCommand(0xD3);    //设置显示偏移量
         OLED_WriteCommand(0x00);

         OLED_WriteCommand(0x40);    //设置显示起始行

         OLED_WriteCommand(0xA1);    //设置段重映射

         OLED_WriteCommand(0xC8);    //设置COM输出扫描方向

         OLED_WriteCommand(0xDA);    //设置COM引脚硬件配置
         OLED_WriteCommand(0x12);

         OLED_WriteCommand(0x81);    //设置对比度控制
         OLED_WriteCommand(0xCF);

         OLED_WriteCommand(0xD9);    //设置预充电周期
         OLED_WriteCommand(0xF1);

         OLED_WriteCommand(0xDB);    //设置VCOMH取消选择电平
         OLED_WriteCommand(0x30);

         OLED_WriteCommand(0xA4);    //设置全屏开启/关闭

         OLED_WriteCommand(0xA6);    //设置正常/反色显示

         OLED_WriteCommand(0x8D);    //设置电荷泵
         OLED_WriteCommand(0x14);

         OLED_WriteCommand(0xAF);    //开启显示

         Delay_ms(100);

 }

4、设置显示位置

 /**
   * @brief  一个设置显示位置的指针
   * @param  X：0~127
   * @param  Page：0~7
   * @retval None
   */
 void OLED_SetPosition(uint8_t X, uint8_t Page)
 {
         OLED_WriteCommand(0x00 |( X & 0x0F)); //取低四位
         OLED_WriteCommand(0x10 |(( X & 0xF0)  >> 4)); //取高四位
         OLED_WriteCommand(0xB0 | Page);
 ​
 }

5、清屏

 /**
   * @brief  清屏函数
   * @param  None
   * @param  None
   * @retval None
   */
 void OLED_Clear(void)
 {
         for(uint8_t i = 0; i < 8; i++)
         {
                 OLED_SetPosition(0, i);
                 for(uint8_t j =0; j < 128; j++) OLED_WriteData(0x00);

         }
 ​
 }

待续…
